Moderná bezpečnosť žeriavov: Vizuálna ochrana, projekčné technológie a kamerové systémy od SGH
Manipulácia s ťažkými bremenami prostredníctvom mostových, portálových a vežových žeriavov patrí k technologickým operáciám s najvyššou koncentráciou mechanickej a kinetickej energie v priemysle. Vo výrobných halách, hutníckych prevádzkach, logistických prekladiskách aj na staveniskách predstavuje pohyb desiatok ton materiálu permanentné prevádzkové riziko pre personál, konštrukcie hál a nadväzujúce technológie.
Spoločnosť SGH s.r.o., pôsobiaca na trhu od roku 2001, prináša pre slovenský a európsky priemysel komplexné riešenia zamerané na maximálnu bezpečnosť žeriavov. Z našich viac ako dvadsaťročných skúseností vieme, že pasívna ochrana a bežné akustické výstrahy dnes v modernej výrobe nestačia. Kľúčom k nulovej nehodovosti je vytvorenie aktívneho vizuálneho rozhrania, eliminácia mŕtvych uhlov operátora a integrácia certifikovaných optoelektronických subsystémov.
Prevádzkové hrozby a limity konvenčnej signalizácie
Priemyselné havárie žeriavov takmer nikdy nevznikajú náhodne. Sú dôsledkom zlyhania situačného povedomia a limitov ľudskej percepcie v náročnom prostredí:
Akustické maskovanie v hlučných halách: V prevádzkach s hlukom nad 85 dB alebo pri povinnom nosení ochrany sluchu klasické zvukové sirény zlyhávajú. Zvuk žeriavu splýva s technologickým šumom lisov, obrábacích strojov či dopravníkov, čím personál na zemi stráca sluchovú orientáciu o polohe nákladu.
Kritické mŕtve uhly a zakrytý výhľad: Žeriavnik v kabíne vežového či mostového žeriavu často nemá priamy vizuálny kontakt s bodom viazania a ukladaním nákladu. Spoliehanie sa výhradne na signalistu prináša riziko oneskorenej reakcie pri zachytení bremena o technologickú linku alebo personál.
Neoprávnený vstup do nebezpečnej zóny: Pracovníci a vodiči vysokozdvižných vozíkov často nevedia odhadnúť skutočný akčný rádius a dráhu visiaceho bremena, najmä pri jeho rotácii alebo kývaní.
Prísne zákonné nároky: Vyhláška MPSVR SR č. 508/2009 Z. z. zaraďuje motorové žeriavy nad 1 000 kg do kategórie vyhradených technických zariadení (VTZ) skupiny A s povinnosťou pravidelných revízií a úradných skúšok. Harmonizované normy STN EN 15011, STN EN 14439 a STN ISO 12480-1 navyše striktne nariaďujú riadenie kolíznych rizík a zabezpečenie dohľadu nad pracovným priestorom.
Tri hlavné piliere vizuálnej a monitorovacej bezpečnosti v ponuke SGH
V kategórii bezpečnosť žeriavov v SGH staviame ochranu na troch špecializovaných technologických produktových radoch, ktoré priamo riešia zlyhania ľudského faktora a prostredia:
1. Bezpečnostné svetlá pod žeriav InLED
Konvenčné osvetlenie haly nevymedzuje manipulačný priestor stroja. Riešením z nášho portfólia sú certifikované bezpečnostné svetlá pod žeriav InLED.
Žeriavový LED projektor InLED SBL2 (120 W): Zariadenie osadzované priamo na pojazdovú mačku žeriavu využíva vysokovýkonné optické čipy CREE a napájač Meanwell. Projektor premieta na podlahu haly vysoko kontrastné červené alebo modré čiary (alebo bočné bezpečnostné koridory), ktoré kopírujú pohyb mačky a háku v reálnom čase.
Prirodzená reakcia personálu: Svetelná bariéra na podlahe okamžite aktivuje periférne videnie chodcov a obsluhy manipulačnej techniky. Koridor pod bremenom sa tak prirodzene vyprázdňuje bez nutnosti permanentného používania hlučných sirén.
Priemyselná odolnosť do extrémnych podmienok: Pre hutnícke a zlievarenské prevádzky dodávame vysokoteplotné svietidlá InLED HBT2-U odolávajúce teplotám až do +65 °C, vybavené poistným oceľovým lankom, ktoré eliminuje pád svietidla pri silných otrasoch žeriavovej mačky. Svietidlá InLED GP s krytím IP65 a účinnosťou 155 lm/W zároveň eliminujú stroboskopické javy a chránia viazača pred oslnením pri pohľade nahor.
2. Bezpečnostné svetlá pod žeriav Pi Photonics
Pre prevádzky vyžadujúce variabilné a sofistikované grafické vymedzenie manipulačnej zóny prinášame špičkovú optiku cez kategóriu bezpečnostné svetlá pod žeriav Pi Photonics.
Zariadenia Pi Photonics posúvajú jednoduché líniové osvetlenie na úroveň adaptívnej projekcie bezpečnostných geometrických obrazcov:

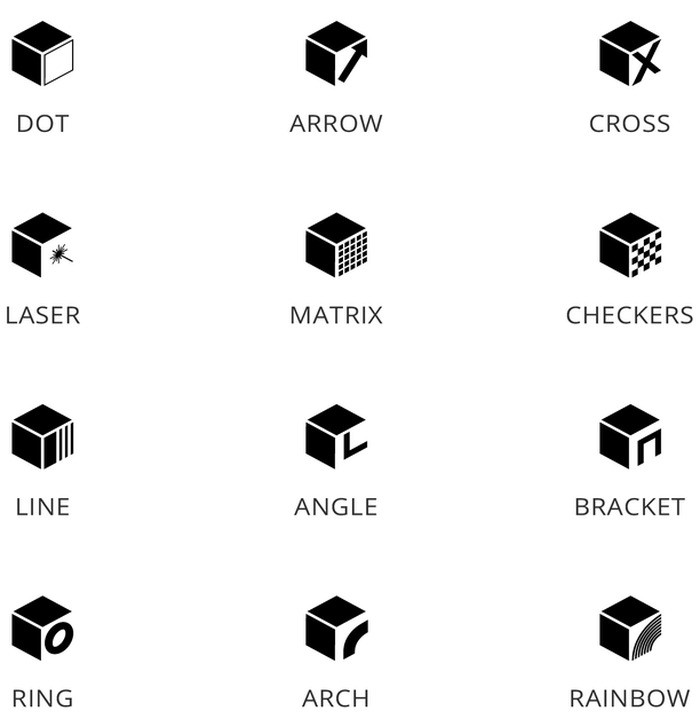

Široká škála optických symbolov a matíc: Technológia umožňuje premietať priamo na pracovnú plochu presné vzory podľa charakteru manipulácie – stredový bod (DOT), smerovú šípku pohybu (ARROW), kríž (CROSS), laserový vodiaci lúč (LASER), bezpečnostnú mriežku (MATRIX), výstražnú šachovnicu (CHECKERS), ohraničujúcu čiaru (LINE), uhlové vymedzenie (ANGLE), rohové konzoly (BRACKET), varovný kruh (RING), bezpečnostný oblúk okolo bremena (ARCH) a farebný pás (RAINBOW).
Jednoznačná vizuálna komunikácia v zóne manipulácie: Vďaka týmto obrazcom obsluha na zemi presne vidí nielen to, kde sa hák nachádza, ale aj aký je smer zamýšľaného pojazdu, kde končí bezpečný odstup od rozmerného nákladu a aké sú hraničné uhly otáčania.
Vysoká ostrosť a viditeľnosť: Špeciálna holografická a šošovková optika Pi Photonics garantuje dokonalú ostrosť a kontrast premietaného vzoru aj z veľkých výšok (15 až 30 metrov) a pri silnom dennom či umelom halovom osvetlení.
3. Kamerové systémy KITO CROSBY
Tam, kde fyzický zrak žeriavnika končí, nastupujú plne modulárne priemyselné kamerové systémy KITO CROSBY. Tieto systémy sú navrhnuté špeciálne pre náročné prostredie stavebných vežových žeriavov, mobilných žeriavov s teleskopickým ramenom aj veľkých halových portálových žeriavov.
Sledovanie háku a závesu bez mŕtveho uhla: Kamera umiestnená na žeriavovej mačke alebo hlave výložníka poskytuje operátorovi neprerušený zvislý pohľad na hák (hook view). Žeriavnik v reálnom čase na monitore vidí presné navlečenie viazacích strmeňov, zaistenie poistky háku aj prítomnosť viazačov v nebezpečnej blízkosti.
Bočný a výložníkový dohľad: Modulárny systém umožňuje inštaláciu prídavných kamier na monitorovanie navijakov, lanových bubnov a zadného priestoru protizávažia, čím zamedzuje kolíziám pri otáčaní veže v stiesnenej mestskej zástavbe.
Robustný digitálny prenos: Kamery disponujú vysokým rozlíšením, infračerveným prisvietením pre nočnú prácu a bezdrôtovým šifrovaným prenosom obrazu s nulovou latenciou odolným voči priemyselnému elektromagnetickému rušeniu. Žeriavnik v kabíne operuje s maximálnou istotou, čo skracuje manipulačné cykly a predchádza poškodeniu tovaru.
Integrovaný bezpečnostný ekosystém žeriavov SGH
Vizuálne a kamerové technológie tvoria v ponuke SGH synergický celok s našimi subsystémami mechanickej a elektronickej ochrany žeriavov:
Ekonomický prínos a znižovanie celkových nákladov (TCO)
Prepojenie modernej optiky, kamier a bezpečnostných subsystémov nie je len legislatívnou nutnosťou, ale investíciou s rýchlou návratnosťou:
Zamedzenie fatálnym škodám na majetku: Jediná kolízia rozbehnutého bremena s CNC strojom, technologickou linkou či nosným stĺpom haly spôsobuje priame škody v desiatkach až stovkách tisíc eur, nehovoriac o stratách z odstávky výroby.
Radikálne zrýchlenie manipulačných cyklov: Vďaka kamerám Kito Crosby a navádzacím svetlám Pi Photonics viazač a žeriavnik komunikujú plynulejšie. Odpadá neistota pri ukladaní materiálu do regálových uličiek či montážnych šácht.
Lepšia pozícia voči poisťovniam a inšpektorátu: Podniky s preukázateľným systémom prevencie kolízií a vizuálnej ochrany eliminujú hrozbu likvidačných sankcií od Inšpektorátu práce (až do 200 000 €) a vyjednávajú si výrazne nižšie poistné sadzby pre krytie priemyselných rizík.
Často kladené otázky (FAQ)
1. V čom spočíva rozdiel medzi svetlami InLED a projekčnými systémami Pi Photonics?
Svetlá InLED SBL2 slúžia primárne ako vysoko výkonné líniové projektory (červené alebo modré ohraničujúce pásy) na rýchle a vysoko kontrastné vymedzenie nebezpečného koridoru pod žeriavom. Systémy Pi Photonics využívajú špeciálnu optiku schopnú premietať zložitejšie funkčné obrazce a geometrie (šípky smeru pohybu, kríže, bezpečnostné uhly, kruhy, matice či šachovnice), čo umožňuje detailnejšiu vizuálnu navigáciu pri špecifických operáciách.
2. Ako fungujú kamerové systémy Kito Crosby pri zhoršenej viditeľnosti a v noci?
Kamerové jednotky Kito Crosby sú konštruované v priemyselnom krytí a obsahujú integrovaný infračervený nočný prísvit. Umožňujú operátorovi v kabíne bezpečne sledovať hák, poistku aj personál na zemi v tme, prachu či hmle s vysokým kontrastom a bez oneskorenia obrazu.
3. Prečo klasická výstražná húkačka nestačí na zabezpečenie žeriavu v hale?
V priemyselných halách s hlukom nad 85 dB alebo v zónach s povinnou ochranou sluchu dochádza k akustickému maskovaniu. Ucho personálu sirénu podvedome vytesní alebo prepočuje. Svetelná stopa InLED alebo Pi Photonics na podlahe stimuluje periférne videnie, na ktoré človek reaguje inštinktívnym ústupom z nebezpečného pásma.
4. Na aké typy žeriavov je možné namontovať kamerové systémy Kito Crosby?
Systém je modulárny a vhodný pre stavebné vežové žeriavy, teleskopické mobilné autožeriavy, prístavné žeriavy aj ťažké mostové a portálové žeriavy vo výrobných prevádzkach. Bezdrôtový prenos signálu eliminuje zložité ťahanie video káblov po konštrukcii ramena.
5. Aké povinné revízie predpisuje vyhláška č. 508/2009 Z. z. pre mostové žeriavy?
Mostové žeriavy s motorovým pohonom a nosnosťou nad 1 000 kg patria do kategórie VTZ skupiny A. Vyžadujú odbornú prehliadku 1× ročne (žeriav aj dráha), odbornú skúšku každé 3 až 4 roky a opakovanú úradnú skúšku oprávnenou právnickou osobou (napríklad TISR) 1× za 10 rokov.
Bezpečná prevádzka žeriavov predstavuje prepojenie špičkovej techniky, správneho inžinierskeho návrhu a rešpektovania platných predpisov. V SGH s.r.o. stojíme pri priemyselných prevádzkach už od roku 2001 ako partner pri výbere, dodávke a servise certifikovaných bezpečnostných systémov. Prezrite si našu ucelenú ponuku v kategórii bezpečnosť žeriavov alebo nás kontaktujte pre audit pracoviska a návrh riešenia šitého na mieru vašej žeriavovej dráhe.
